ダム取水塔・頭首工・国県営水路 |
| |
種 目 |
内 容 |
|---|
国
営 |

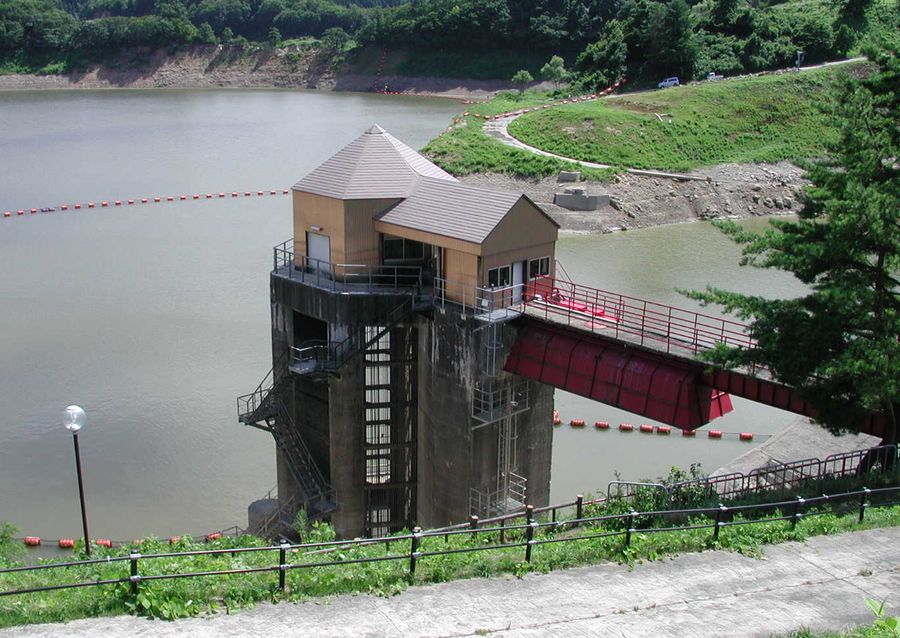

皆 瀬 ダ ム取水塔 |
| かんがい用貯水量 ＝ 12,000,000㎥ 、鉄筋コンクリート造シリンダーゲート |
| 取水量 ＝ 12㎥/sec 塔長 33.8ｍ、内径 5.3ｍ |
|

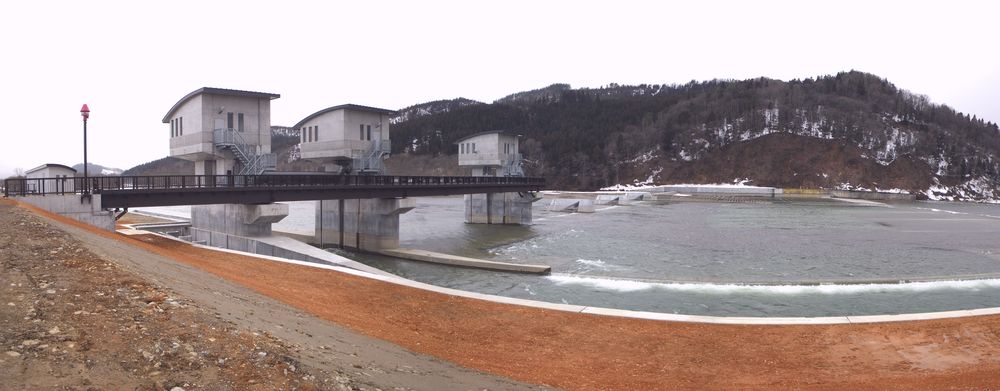

| 皆 瀬 頭 首 工 |
| 取水量 ＝ 30.292㎥/sec、かんがい面積 ＝ 8,540.3ha |
| 固定堰 堰 長 L＝ 92.66ｍ、堰高 H＝ 1.90ｍ |
| 可動堰 |
| 土砂吐 L 15.0ｍ×H 2.60ｍ（フラップ付ローラーゲート×１門） |
| 洪水吐 L 30.5ｍ×H 1.90ｍ（ローラーゲート×１門） |
| 洪水吐 L 33.0ｍ×H 1.90ｍ（ゴム堰×３門） |
| 計画高水流量 ＝ 2,100㎥/sec |
|

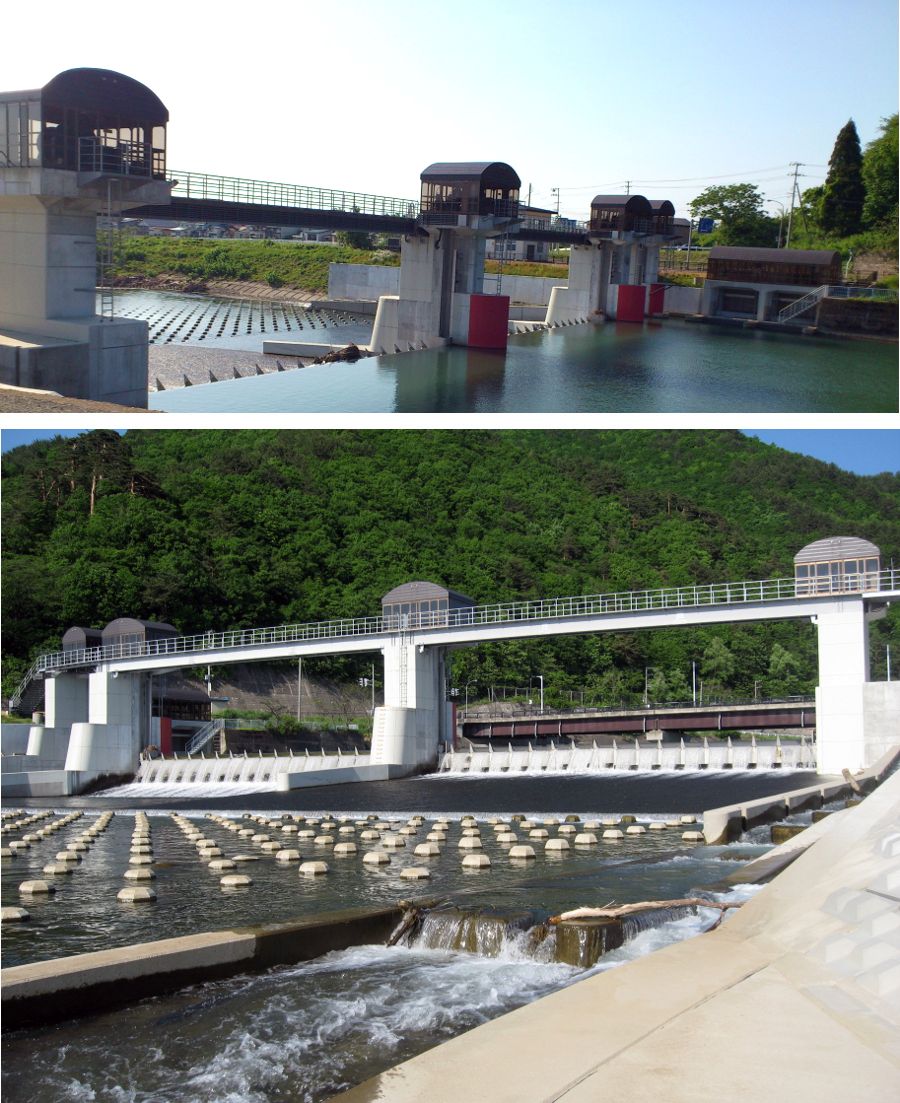

| 成 瀬 頭 首 工 |
| 取水量 ＝ 5.533㎥/sec、かんがい面積 ＝ 1,500.9ha |
| 堰 長 ＝ 69.20ｍ、堰上高 ＝ 2.45ｍ、土砂吐 5.25ｍ×2.45ｍ×1門 |
| 洪水吐 26.6ｍ×2.2ｍ×1門、26.6ｍ×1.8ｍ×1門 |
|
幹 線 用 水 路
総 延 長 67,656ｍ
（11路線） |
| Ｍ１ 9,045ｍ | Ｍ２ 12,434ｍ | Ｍ３ 10,382ｍ | Ｍ４ 9,230ｍ |
| Ｍ５ 4,070ｍ | Ｍ６ 8,207ｍ | Ｍ７ 858ｍ | Ｎ１ 7,433ｍ |
| 寺内幹線 222ｍ | 大屋寺内幹線 2,875ｍ | 大屋沼幹線 2,900ｍ |
|
|
幹 線 排 水 路
総 延 長 35,398ｍ
（4路線） |
| 吉田幹線 9,726ｍ | 油川幹線 11,109ｍ | 大宮川幹線 7,696ｍ |
| 石持川幹線 6,867ｍ | | |
|
県
営 |
用 水 路
総延長 80,804ｍ
（35路線） |
| M1-2 | 2,948ｍ | M1-3 | 1,913ｍ | M1-5 | 2,722ｍ |
| M1-5-1 | 1,160ｍ | M2-1 | 3,079ｍ | M2-1-1 | 192ｍ |
| M2-3-2 | 736ｍ | M2-5-1 | 428ｍ | M2-5-2 | 1,072ｍ |
| M2-6 | 862ｍ | M3-2 | 2,259ｍ | M3-5 | 2,458ｍ |
| M3-6 | 2,232ｍ | M4-1-1 | 1,149ｍ | M4-1-2 | 4,359ｍ |
| M4-2 | 2,173ｍ | M4-3 | 1,833ｍ | M4-3-1 | 1,373ｍ |
| M4-5-2 | 4,447ｍ | M4-5-2-1 | 1,769ｍ | M4-5-2-2 | 1,150ｍ |
| M5-1 | 1,199ｍ | M5-2-2 | 2,209ｍ | M5-3 | 2,929ｍ |
| M6-2 | 3,781ｍ | M6-4 | 4,389ｍ | M6-5 | 1,810ｍ |
| N1-1 | 6,824ｍ | N1-4 | 1,410ｍ | N2 | 6,165ｍ |
| 岩 崎 堰 | 2,002ｍ | 岩崎堰1号 | 2,771ｍ | 岩崎堰2号 | 1,519ｍ |
| 長 助 堰 | 2,293ｍ | 八 柏 堰 | 1,189ｍ | | |
|
排 水 路
総延長 41,773ｍ
（16路線） |
| 五郎兵衛 | 5,184ｍ | 三ヶ村堰 | 6,654ｍ | 泥鰌沼堰 | 2,460ｍ |
| 深 堰 | 601ｍ | 両 頭 堰 | 2,428ｍ | 岩 崎 堰 | 2,174ｍ |
| 岩崎弁天 | 1,995ｍ | 藤 島 堰 | 876ｍ | 幡 神 川 | 1,585ｍ |
| 小勝田川 | 1,172ｍ | 弥 兵 堰 | 3,119ｍ | 高野尻堰 | 1,087ｍ |
| 田村堰 | 738ｍ | M3-3 | 8,317ｍ | 平 鹿 | 2,181ｍ |
| 主 人 | 1,202ｍ |
|
|
県 営 揚 水 機 場 |
| 種 目 |
内 容 |
|---|

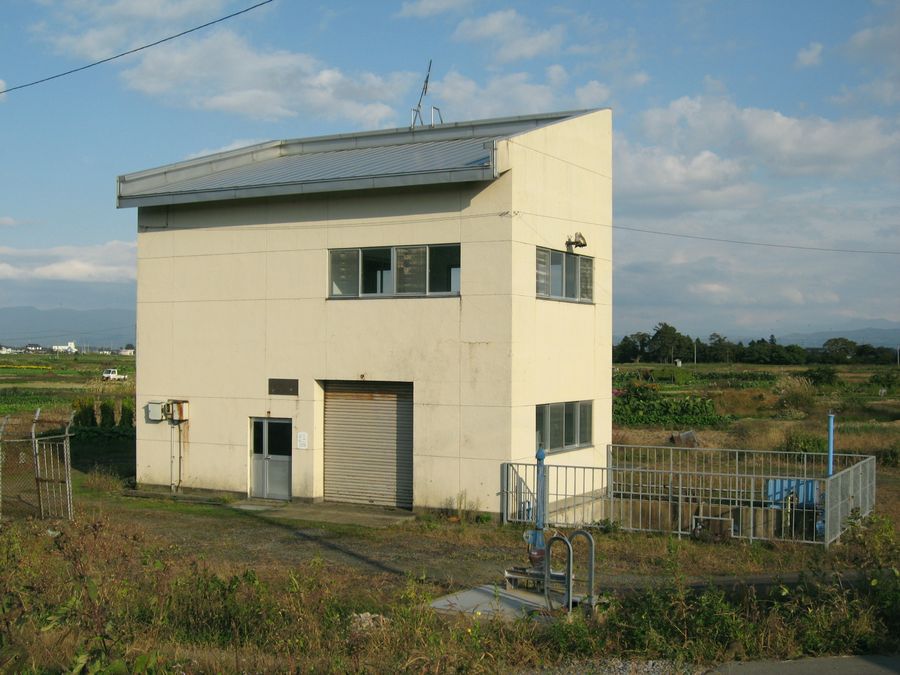

| 館 合 揚 水 機 場 |
| 立軸斜流ポンプ口径 300mm 2台（90kw） |
| 実 揚 程 4.2ｍ、送水路部 1,556ｍ（φ ＝ 500mm）、Ｑ ＝ 0.143㎥/s 2台 |
|

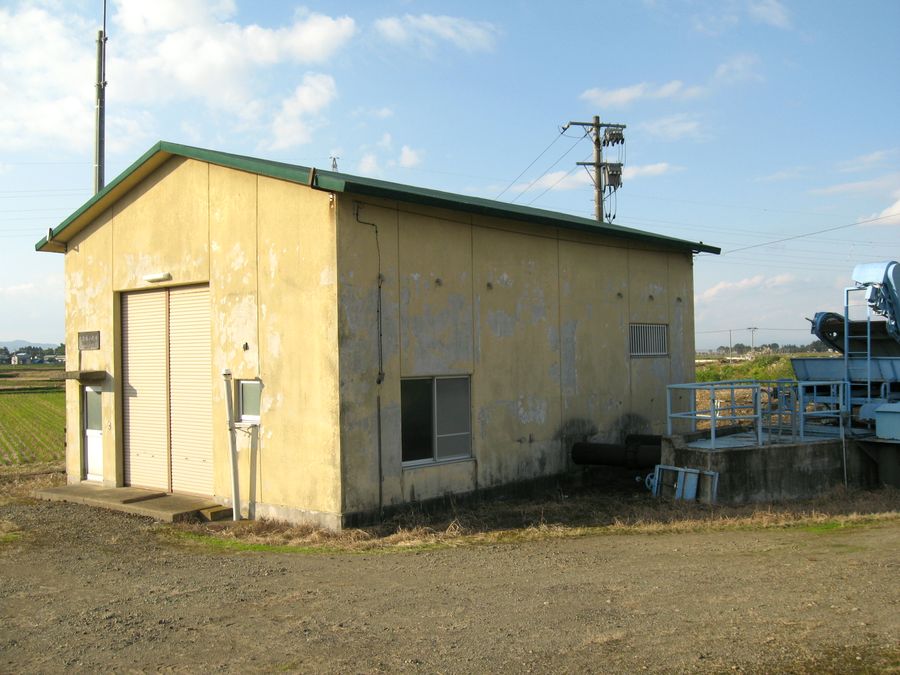

| 大 雄 揚 水 機 場 |
| 渦巻ポンプ口径 400mm 2台（90kw） |
| 実 揚 程 5.5ｍ、全 揚 程 9.0ｍ、送水路部 704ｍ（φ ＝ 800mm）、Ｑ＝0.335㎥/s 2台 |
|
| 開三ヶ村揚水機場 |
| 横軸両吸込渦巻ポンプ口径 500mm 3台（125kw） |
| 実揚程 11.8ｍ、全揚程 16.5ｍ、送水路部 1,926ｍ（φ＝1,100mm）、Ｑ＝0.514㎥/s 3台 |
|
|
溜 池 |
| 名 称 |
貯 水 量(ｍ3) |
かんがい面積(ha) |
堤 長(ｍ) |
堤 高(ｍ) |
備 考 |
|---|
| 大 屋 沼 | 1,623,622 |
|
|
| 国営事業 |
| 楢 沢 | 744,000 |
| 269.80 | 10.60 | 県営事業 |
| 馬 鞍 | 360,000 |
| 170.00 | 25.50 | 県営事業 |
| 明 沢 | 120,000 | 28.0 | 87.30 |
22.00 | 県営事業 |
| 大 沼 | 150,000 | 25.4 | 290.00 |
7.50 | 県営事業 |
| 湯 の 沢 | 399,000 | 1,543.4 | 113.40 | 20.80 | 県営事業 |
| 寺 ノ 沢 | 5,190 | 10.0 | | | |
| 朴 田 | 52,000 | 20.0 | 174.00 |
6.00 | 県営事業 |
| 桁 倉 沼 | 1,800,000 |
| 369.50 | 12.50 | 県営事業 |
| 田 螺 沼 | 1,600,000 | | | |
県営事業 |
| 計 | 6,853,812 | | | | |
|
|
|
|
